Caseplayer2
（C/C++ 嵌入式程序规格说明书生成与解析工具）
轻松创建程序规格说明书
独有的代码审查方式方法
- 目标行业：汽车/FA/家电/医疗/OA等行业
- 目标部门：嵌入式软件开发部门
课题
- 与开发成员和相关人员共享程序源代码的结构信息（进行代码审查）
- 将现有源代码转换为流程图，以实现可视化
- 解析程序源代码，生成各种规格说明书
解決
C/C++ 嵌入式程序规格说明书生成与解析工具
CasePlayer2 解决了程序开发中源代码审查的难题。
CasePlayer2 是一款解析 ANSI 标准 C 语言、C++（支持 C++ 11/14）和嵌入式 C 语言（非 ANSI）的工具，可以生成流程图等程序规格说明书。它符合功能安全标准 ISO 26262 / IEC 61508，并配备 C 语言编码规范 “MISRA-C” 的规则检查功能。CasePlayer2 对过往源代码的逻辑解析和规格说明书的生成工作有着显著的提高。
CasePlayer2的特征
CasePlayer2实用案例
CasePlayer2是一个能够将源代码即时转换成可视化图表的工具。它可以在源代码解析、程序规格说明书制作等开发过程中的各种环节发挥作用。
-
特点 1通过简单注册源代码自动生成各种规格说明书
CasePlayer2 是一个反向 CASE 工具，能够解析嵌入式源代码并生成流程图等程序规格说明书。它基于 Gaio 的编译器技术，利用语法解析生成各种图表。与其他 CASE 工具不同，CasePlayer2 不需要额外的特殊描述来进行图表化。此外，它能够在几秒内将数万行的 C 源代码转换为图表。 -
特点 2通过静态分析功能生成全局变量引用列表、typedef 列表和各种参考列表
CasePlayer2 支持对源代码进行静态分析，以生成全局变量的列表和引用信息。您可以查看整个项目中全局变量的引用位置和写入情况，并可通过列表跳转到实际的源代码行。这一强大功能能够快速发现变量的非法读写，帮助您在桌面上及时发现意想不到的 bug。 -
特点 3能够实现不浪费纸张的最佳打印布局
也能够输出Word格式和HTML文档CasePlayer2 提供了优化的流程图布局功能，确保输出纸面没有多余的空白。这一性能在其他 CASE 工具中是无可比拟的，您只需更改输出倍数，就可以即时生成最少页数的优化输出布局。除了流程图之外，其他规格说明书同样可以按此方式打印。此外，这些打印出的规格说明书可以以 HTML 和 Word（doc）格式自由设置倍数输出。
CasePlayer2的功能
-
功能 01
仅需注册源代码即可自动生成程序图表
-
【生成的规范书】
流程图 、模块（函数）规范书 、模块结构图、模块（函数）列表 、结构体规范书 、结构体列表
【静态分析生成的规范书】
全局变量列表 、typedef列表 、#define列表 、全局变量调用列表 、函数调用列表 、结构体调用列表 、结构体成员调用列表 -
-
【生成的规范书】
-
功能 02

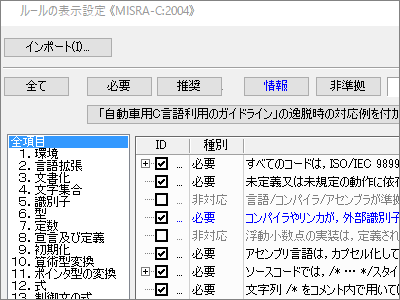

搭载检查功能的「MISRA-C」编码规则，支持MISRA-C1998、MISRA-C2004
- MISRA-C是由以汽车行业为中心组织的非营利机构MISRA（Motor Industry Software Reliability Association）创建的，旨在为汽车软件提供C语言使用指南。近年来，除了车载软件外，其他领域也开始采用这一标准。CasePlayer2支持这一“ MISRA-C”语法分析功能。得益于Gaio在编译器开发中积累的代码分析技术，CasePlayer2能够发现用户不同的各种描述中存在的规则偏差，与其他公司的规则检查器相比，CasePlayer2的分析“深度”得到了高度评价。用户可以自由选择检查的规则。*请注意，MISRA规则检查功能尚不支持C++，仅支持C++的代码度量信息输出。
-
-
功能 03
通过源代码分析的并行执行实现高速化
- 可将源文件分散到计算机的多个CPU核心上执行分析，可以实现基于文件的并行分析，从而缩短分析时间。在ADAS等大规模源代码的使用中，这种方法预计将大幅提高分析速度，从而提升工作效率。
-
各种功能
| 对应语言 | C/C++语言、ANSI标准C语言、嵌入式用C语言（非ANSI） |
|---|---|
| 规格书浏览器 | 规格书制作的整合，各规格书之间可以自由移动 |
| 规格书文件输出 | MS-Word格式、HTML |
| 打印布局 | 自由的缩小率，输出纸张无浪费的最佳打印布局功能，布局自定义功能，自动添加目录功能 |
| 图像文件输出 | 流程图、模块结构图的图像文件（BMP, PNG）输出功能 |
| MISRA-C 规则检查 | MISRA-1998、MISRA-2004，规则自选功能，规则解释帮助手册 |
